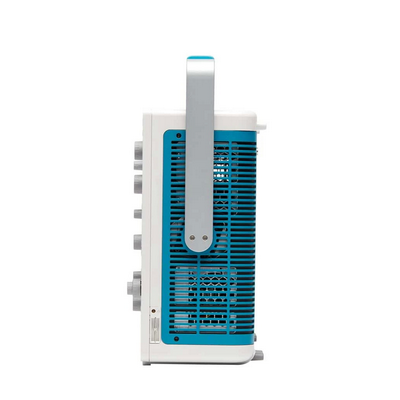

4系列MSO混合信号示波器
- 型号MSO44/MSO46
- 品牌Tektronix/泰克
- 价格详询
全新4 系列混合信号示波器拥有同类产品中超大的显示和更高的可用通道数,让您在有限的空间获得前所未有的洞察力。全新体验,符合工程师潜意识触摸操作的界面设计。
强度(数字)
输入通道
4 或 6 个 FlexChannel® 输入
每个 FlexChannel 提供:
一个模拟信号,可以显示为波形视图、频谱视图1,或同时显示为两者
使用 TLP058 逻辑探头时 8 个数字逻辑输入
带宽(所有模拟通道)
200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz(可升级)
采样率(所有模拟/数字通道)
实时:6.25 GS/s
记录长度(所有模拟/数字通道)
标配 31.25 M 点(选配升级 62.5 M 点)
波形捕获速率
>500,000 个波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高达 16 位
标准触发类型
边沿,脉冲宽度,欠幅,超时,窗函数,逻辑,建立时间和保持时间,上升/下降时间,并行总线,序列,可视触发,视频(可选),射频对时间(可选)
辅助触发 ≤300 VRMS(仅边沿触发)
标准分析
光标:波形、V 条、H 条、V&H 条
测量:36
频谱视图频域分析,独立控制频域和时域
FastFrameTM:分段内存采集模式,最大触发速率 > 5,000,000 个波形/秒
图:时间趋势、直方图、频谱
数学:基本波形代数、FFT 和高级公式编辑器
搜索: 搜索任何触发标准
选配分析
高级频谱视图
模板/极限测试
高级功率测量和分析
三相电气分析(仅限 MSO46)
选配串行总线触发,解码和分析
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、 USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO
任意/函数发生器1
50 MHz 波形生成
波形类型:任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图
数字电压表2
4 位 AC RMS、DC 和 DC+AC RMS 电压测量
触发频率计数器2
8 位
显示
13.3 英寸 (338 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性(多触点)触摸屏

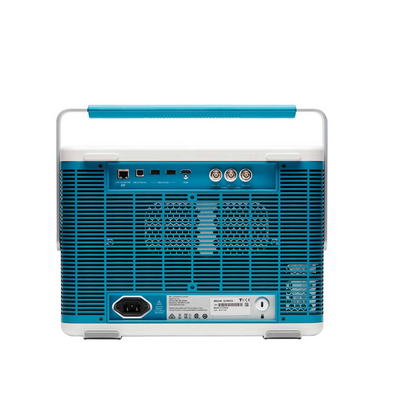

连接性
USB 2.0 主控,USB 2.0 设备(5 端口);LAN(10/100/1000 Base-T 以太网);HDMI 3
e*Scope®
使用标准网络浏览器,通过网络连接远程查看和控制示波器
保修
3 年 (标配)
尺寸
286.99 mm(11.299 英寸)高 x 450 mm(17.7 英寸)宽 x 155 mm(6.1 英寸)深
重量:< 7.6 kg(16.8 磅)
除另行指明外,所有技术规格保证适用于所有型号。
型号概述
示波器 MSO44 MSO46 FlexChannel 输入通道 4 6 最大模拟通道数 4 6 最大数字通道数(带可选逻辑探头) 32 48 辅助触发输入端 ≤300 V RMS (仅边沿触发)
带宽(计算的上升时间) 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz DC 增益精度 50 Ω:±1%,(±2.5% @ 1 mV/Div 和 500 µV/Div 设置),30°C 以上时以 0.100%/°C 下降
1 MΩ 和 250 kΩ:±1.0%,(±2.0% @ 1 mV/Div 和 500 µV/Div 设置)
ADC 分辨率 12 位 垂直分辨率 8 位 @ 6.25 GS/s
12 位 @ 3.125 GS/s
13 位 @ 1.25 GS/s (High Res)
14 位 @ 625 MS/s(高分辨率)
15 位 @ 312.5 MS/s(高分辨率)
16 位 @ ≤125 MS/s(高分辨率)
采样率 在所有模拟/数字通道上 6.25 GS/s(160ps 分辨率) 记录长度(标配) 在所有模拟/数字通道上 31.25 M 点 记录长度(选配) 在所有模拟/数字通道上 62.5 M 点 波形捕获速率,典型值 >500,000 wfms/s 任意波形/函数发生器(可选) 13 种预先定义的波形类型,高达 50 MHz 输出 DVM 4 位 DVM(产品注册后免费) 触发频率计数器 8 位频率计数器(产品注册后免费) 垂直系统 – 模拟通道
带宽选项
50 Ω:20 MHz、250 MHz 及您所拥有型号的全带宽值
1 MΩ:20 MHz、250 MHz、500 MHz
输入耦合
DC、AC
输入阻抗
50 Ω ± 1%
1 MΩ ± 1%,13.0 pF ± 1.5 pF
输入灵敏度范围
1 MΩ
500 µV/div ~ 10 V/div,1-2-5 序列
50Ω
500 µV/div ~ 1 V/div,1-2-5 顺序
注:注:500 μV/div 是 1mV/div 的 2 倍数字缩放或 2mV/div 的 4 倍数字缩放,具体视仪器带宽配置而定
最大输入电压
50 Ω:5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ:300 VRMS
对于 1 MΩ,在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降;
45MHz ~ 450MHz 时额定值以 14 dB/10 倍频程比率下降;> 450 MHz 时,5.5VRMS
有效位 (ENOB),典型值
高分辨率模式,50 Ω,10 MHz 输入,90% 全屏
带宽 ENOB 1.5 GHz 7.1 1 GHz 7.6 500 MHz 7.9 350 MHz 8.2 250 MHz 8.2 20 MHz 8.9
随机噪声,RMS,典型值
1.5 GHz、1 GHz、500 MHz、350 MHz、200 MHz 型号,高分辨率模式 (RMS),典型值
50Ω 1 MΩ V/div 1 GHz 500 MHz 350 MHz 250 MHz 20 MHz 500 MHz 350 MHz 250 MHz 20 MHz ≤1 mV/div 260 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV 2 mV/div 280 μV 200 μV 150 μV 125 μV 75.0 μV 200 μV 140 μV 120 μV 75.0 μV 5 mV/div 305 μV 235 μV 185 μV 135 μV 75.0 μV 210 μV 150 μV 130 μV 75.0 μV 10 mV/div 335 μV 275 μV 220 μV 160 μV 80.0 μV 230 μV 160 μV 150 μV 80.0 μV 20 mV/div 425 μV 360 μV 270 μV 230 μV 110 μV 280 μV 200 μV 200 μV 100 μV 50 mV/div 800 μV 800 μV 570 μV 460 μV 200 μV 520 μV 370 μV 410 μV 180 μV 100 mV/div 1.62 mV 1.23 mV 1.04 mV 1.04 mV 470 μV 1.24 mV 880 μV 930 μV 460 μV 1 V/div 13.0 mV 9.90 mV 8.95 mV 8.95 mV 3.78 mV 14.30 mV 10.20 mV 10.30 mV 5.45 mV
DC 增益精度
✓50 Ω
±2.0%5(2 mV/div 时为 ±2.0%,1 mV/div 时为 ±4%,典型值)
±1.0%6,(2 mV/div 时为 ±1.0% 满刻度,1 mV/div 时为 ± 2%,典型值)
位置范围
±5 格
最大偏置范围
所有型号
输入信号不得超过 50 Ω 输入路径的最大输入电压。
V/div 设置 最大偏置范围,50 Ω 输入 1 mV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V V/div 设置 最大偏置范围,50 Ω 输入 500 µV/div - 99 mV/div ±1 V 100 mV/div - 1 V/div ±10 V V/div 设置 最大偏置范围,1 MΩ 输入 500 µV/div - 63 mV/div ±1 V 64 mV/div - 999 mV/div ±10 V 1 V/div - 10 V/div ±100 V
偏置精度
±(0.005 X | 偏置 - 位置 | + 0.2 div(500 μV/div 时为 0.4 div))
串扰(通道隔离度),典型值
≥ 200:1,对 V/div 设置相等的任意两条通道直到额定带宽
垂直系统 - 数字通道
通道数量
安装的每只 TLP058 有 8 个数字输入 (D7-D0) (有一条模拟通道)
垂直分辨率
1 位
可检测的最小脉宽, 典型值
1 ns
阈值
每条数字通道一个阈值
阈值范围
±40 V
阈值分辨率
10 mV
阈值精度
± [100 mV + 校准后3%的阈值设置]
输入通道迟滞,典型值
在探头端部 100 mV
输入动态范围, 典型值
30 Vpp 对 Fin ≤ 200 MHz, 10 Vpp 对 Fin > 200 MHz
绝对最大输入电压, 典型值
±42 V 峰值
最小电压摆幅, 典型值
400 mV 峰峰值
输入阻抗, 典型值
100 kΩ
探头负载,典型值
2 pF
水平系统
时基范围
200 ps/div ~ 1,000 s/div
采样速率范围
1.5625 S/s ~ 6.25 GS/s(实时)
12.5 GS/s ~ 500 GS/s(插补)
