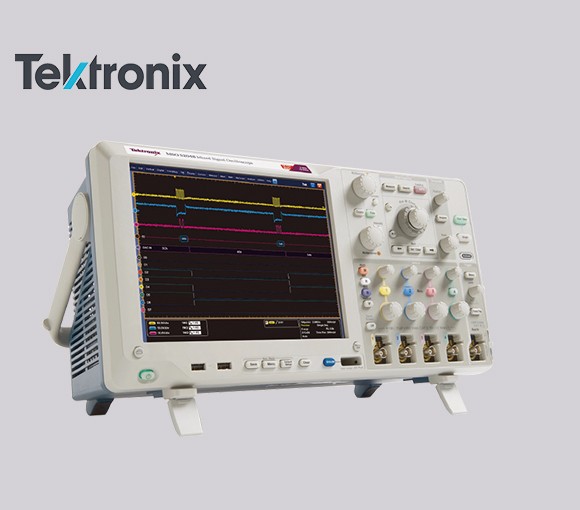

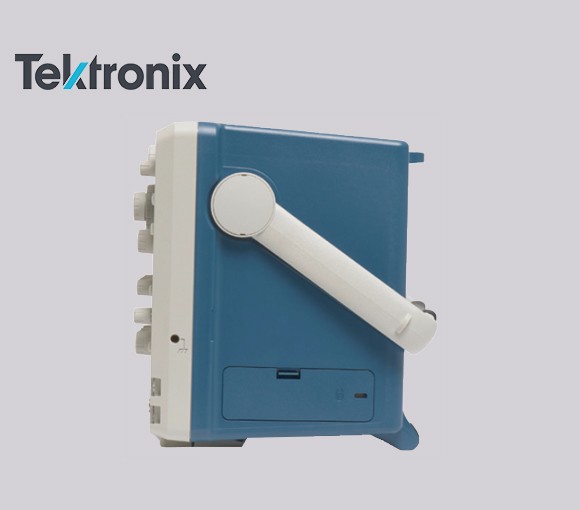

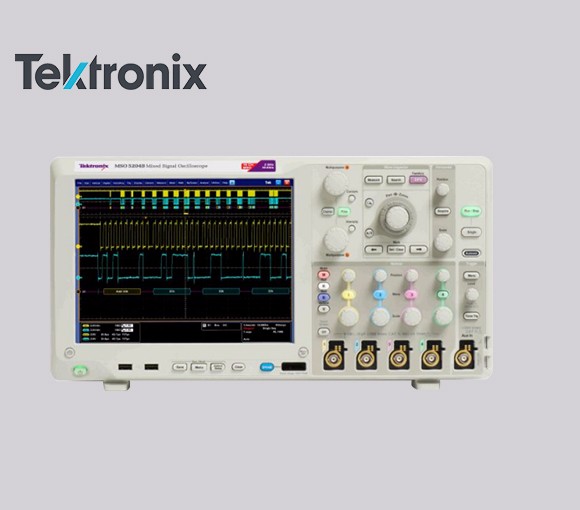

MSO/DPO5000B 混合信号示波器

  • 型号MSO/DPO5000B
  • 品牌Tektronix/泰克
  • 价格

泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能,满足您的工作台和实验室需要。

  1. 产品详情
  2. 规格参数
  3. 资料下载
领先的性能和分析,进行更高级的设计验证

当前设计的数据速率越来越快,定时裕量越来越小,需要示波器拥有杰出的信号采集性能和分析功能。泰克 MSO/DPO5000B 系列提供了优异的信号保真度、2 GHz 和 10 GS/s 采样速率、以及高级分析和数学功能,满足您的工作台和实验室需要。。示波器上可以运行基于 Windows® 的分析软件。MSO 型号包括 16 条数字定时通道,所有型号可以配备为解码常用的串行协议,为您的系统提供全面视图。


DPO5034B

模拟带宽采样率记录长度模拟通道
350 MHz5 GS/s25M 点 - 125M 点4

DPO5054B

模拟带宽采样率记录长度模拟通道
500 MHz5 GS/s25M 点 - 125M 点4

MSO5034B

模拟带宽采样率记录长度模拟通道数字通道
350 MHz5 GS/s25M 点 - 125M 点416

MSO5054B

模拟带宽采样率记录长度模拟通道数字通道
500 MHz5 GS/s25M 点 - 125M 点416

DPO5104B

模拟带宽采样率记录长度模拟通道
1 GHz5 GS/s - 10 GS/s25M 点 - 125M 点4

DPO5204B

模拟带宽采样率记录长度模拟通道
2 GHz5 GS/s - 10 GS/s25M 点 - 125M 点4

MSO5104B

模拟带宽采样率记录长度模拟通道数字通道
1 GHz5 GS/s - 10 GS/s25M 点 - 125M 点416

MSO5204B

模拟带宽采样率记录长度模拟通道数字通道
2 GHz5 GS/s - 10 GS/s25M 点 - 125M 点416


特点

优势

完整采集性能通过高达 2 GHz 带宽、10 GS/s 最大采样速率和高达 250 M 点的记录长度,保证信号保真度。
4 个模拟通道和 16 个数字通道一台仪器即可分析模拟信号和数字信号,为复杂设计实现系统级故障排除。
数字荧光显示器的 FastAcq®通过泰克专有的 FastAcq 技术快速发现毛刺和偶发事件。最大捕获速率 >250,000 波形/秒,能够更快地显示难检的异常。
完整的触发集合提供超过 350 种触发组合,包括建立/保持、串行包内容和并行数据,快速捕获信号异常。可选的视觉触发允许图形触发定义。
Wave Inspector® 控件方便地在很长的记录长度内搜索、标记和导航,同时查找多达 8 个事件的所有出现位置。
内置分析工具用 53 种自动测量、测量统计、直方图、高级波形数学、用户可定义的滤波器以及自定义 MATLAB 和 .NET 数学插件对设备进行分析。
并行总线触发和分析(MSO 系列)通过自动触发、
解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、MIL-STD-1553B、CAN、LIN、以太网 和 FlexRay。
协议解码以及串行触发和分析选件通过自动触发、解码和搜索快速调试常见串行总线 – I2C、SPI、RS-232/422/485/UART、USB2.0、以太网、MIL-STD-1553B、CAN、LIN 和 FlexRay。
应用软件包通过标配的抖动和眼图分析以及 25 种用于功率分析、串行一致性、RF 分析、内存等等可选软件包,将您的示波器变成专门应用的工具。
低电容无源电压探头标配的四个 1 GHz 或 500 MHz 探头具有业内最佳的<4pF 容性负载,确保准确测量。
离线波形分析改善时间和资源利用率;观察、测量和分析实验室中捕获的数据,且独立于使用 TekScope Anywhere 的示波器硬件




探头说明

TAP1500

有源探头:1.5 GHz,10X,单端,TekVPI



TAP2500

有源探头:2.5 GHz,10X,单端,TekVPI


Current Probe


探头说明

TCP0020探头,AC/DC 电流;20 安培,xx MHz 带宽,TekVPI 接口 - 可追溯校准标准证明

TCP0030A

探头,AC/DC 电流;30 安培 DC,DC 至 120MHZ;带 TekVPI 接口,可追溯校准标准证明



TCP0150电流探头:20 MHz,5 mA 至 212 A,AC/DC,TekVPI

High Voltage Differential Probes


探头说明

TDP0500

差分探头:500 MHz,5X/50X,+/- 42V,TekVPI



TDP1000

差分探头:1 GHz,5X/50X,+/- 42V,TekVPI



THDP0100

差分探头;100 MHZ TekVPI 差分高压探头



THDP0200

差分探头;200 MHZ TekVPI 差分高压探头



TMDP0200

差分探头;200 MHZ TekVPI 差分中压探头;TMPD0200


Low Voltage Differential Probes


探头说明

TDP1500

差分探头:1.5 GHz,1X/10X,+/- 8.5V,TekVPI



TDP3500

差分探头:3.5 GHz,5X,+/- 2V,TekVPI


Isolated Measurement Systems


探头说明

TIVM02

差分探头;200 MHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,3 米电缆



TIVM02L

差分探头;200 MHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,10 米电缆



TIVM05

差分探头;500 MHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,3 米电缆



TIVM05L

差分探头;500 MHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,10 米电缆



TIVM1

差分探头;1 GHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,3 米电缆



TIVM1L

差分探头;1 GHZ,1X/5X/10X/20X/50X,+/- 50V,TekVPI,10 米电缆


Passive Probe


探头说明

TPP0502

无源探头:500 MHz,2X,TekVPI



TPP1000

无源探头:1 GHz,10X,TekVPI


High Voltage Single Ended Probes


探头说明

TPP0850

高压探头:800 MHz,50X,2.5 kV,单端,TekVPI



附件说明

119872600POWER SUPPLY: AC-DC, EXTERNAL; 90-264VAC, 47-63 HZ, IEC320-C14 IN; 12VDC, 5A, CABLE WITH 5.5MM OD 2.1MM ID BARREL OUT; SAFETY CONTROLLED

HCTEK54

硬提包(另需要 ACD3000)


NEX-HD2HEADERNEXUS TECHNOLOGY, INC. MICTOR 至排针适配器

RMD5000机架安装套件
