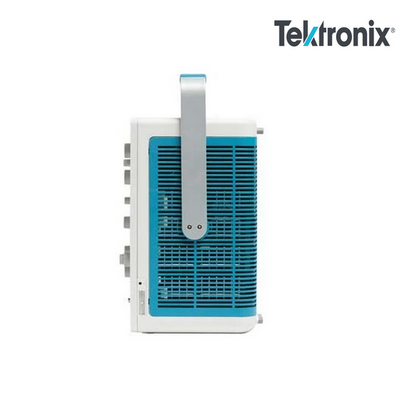

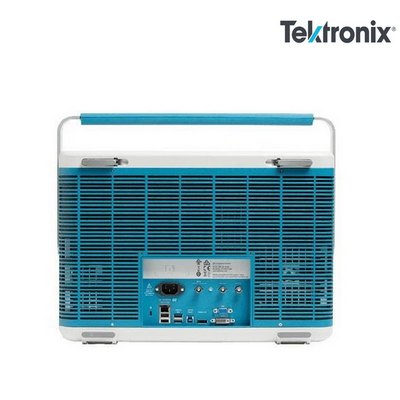

MSO5B系列混合信号示波器

型号MSO54B/MSO56B/MSO58
品牌Tektronix/泰克
价格详询

5 系列支持广泛的特定应用测量，满足您的各种需求。单独添加高级分析程序包或安装应用程序包，以处理更多不同的工作。支持超过 25 种串行协议，覆盖常见的接口先进的单相和三相功率分析程序包确保信号完整性和电源完整性的测量工具可选的 Windows® 操作系统让您可以运行 PC 软件

询价及预约演示

产品详情
规格参数
资料下载

强度（数字）

输入通道

4、6 或 8 个 FlexChannel® 输入
每个 FlexChannel 提供：

一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者
使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽（所有模拟通道）

350 MHz、500 MHz、1 GHz、2 GHz（可升级）

采样率（所有模拟/数字通道）

实时：6.25 GS/s
插值：500 GS/s

记录长度（所有模拟/数字通道）

62.5 M 点标配
125、250、500 M 点（选配）1

波形捕获速率

>500,000 个波形/秒

垂直分辨率

12 位 ADC
高分辨率模式下高达 16 位

标准触发类型

边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频（可选），射频对时间（可选）
辅助触发 ≤5 VRMS，50Ω，250 MHz (>200 mVpp)（仅边沿触发）

标准分析

光标：波形、V 条、H 条、V&H 条
测量：36
频谱视图频域分析，独立控制频域和时域
FastFrameTM：分段内存采集模式，最大触发速率 > 5,000,000 个波形/秒
图：时间趋势、直方图、频谱和相位噪声
数学：基本波形代数、FFT 和高级公式编辑器
搜索: 搜索任何触发标准
抖动：TIE 和相位噪声

选配分析1

高级抖动和眼图分析
用户定义的过滤
高级频谱视图
射频对时间光迹（幅度、频率、相位）
数字电源管理
模板/极限测试
逆变器、电机和驱动器
LVDS 调试和分析
PAM3 分析
高级功率测量和分析
高级矢量信号分析 (SignalVu-PC)

选配串行总线触发，解码和分析1

I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽车以太网、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼彻斯特、SVID、SDLC、1-Wire、MDIO

选配串行一致性测试1

以太网、USB 2.0、汽车以太网、工业以太网

选配内存分析1

DDR3 调试、分析和一致性测试

任意/函数发生器1

100 MHz 波形生成
波形类型：任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

数字电压表2

4 位 AC RMS、DC 和 DC+AC RMS 电压测量

触发频率计数器2

8 位

显示

15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多触点）触摸屏

连接性

USB 主控（7 端口），USB 3.0 设备（1 端口），LAN（10/100/1000 Base-T 以太网；符合 LXI 标准），显示器端口，DVI-D，VGA

e*Scope®

使用标准网络浏览器，通过网络连接远程查看和控制示波器

标配探头

每条通道一只 10 MΩ 无源电压探头，<4 pF 容性负载

保修

1 年（标配）

尺寸

309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）宽 x 204 mm（8.0 英寸）深
重量：< 11.4 kg（25 磅）

技术数据

除另行指明外，所有技术规格保证适用于所有型号。

型号概述

示波器
	MSO54B	MSO56B	MSO58B
FlexChannel 输入通道	4	6	8
最大模拟通道数	4	6	8
最大数字通道数（带可选逻辑探头）	32	48	64
带宽（计算的上升时间）	350 MHz (1.15 ns), 500 MHz (800 ps), 1 GHz (400 ps), 2 GHz (225 ps)
DC 增益精度	< 2 GHz 型号：	50 Ω：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
DC 增益精度	2 GHz 型号：	50 Ω：±1.2%，(±2.0% @ ≤ 1 mV/div) ±0.6% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置） 1 MΩ：±1.0%，(±2.0% @ ≤ 1 mV/div) ±0.5% 的满刻度，（±1.0% 的满刻度 @ 1 mV/div 和 500 μV/div 设置）
ADC 分辨率	12 位
垂直分辨率	8 位 @ 6.25 GS/s 12 位 @ 3.125 GS/s 13 位 @ 1.25 GS/s (High Res) 14 位 @ 625 MS/s（高分辨率） 15 位 @ 312.5 MS/s（高分辨率） 16 位 @ ≤125 MS/s（高分辨率）
采样率	在所有模拟/数字通道上 6.25 GS/s（160ps 分辨率）
记录长度（标配）	在所有模拟/数字通道上 62.5 M 点
记录长度(选配)	所有模拟/数字通道上 125 M、250 M 或 500 M 样点
波形捕获速率	>500,000 wfms/s
任意波形/函数发生器（可选）	13 种预先定义的波形类型，高达 100 MHz 输出
DVM	4 位 DVM（产品注册后免费）
触发频率计数器	8 位频率计数器（产品注册后免费）

垂直系统 – 模拟通道

带宽选项
50 Ω：20 MHz、250 MHz 及您所拥有型号的全带宽值
1 MΩ：20 MHz、250 MHz、500 MHz

输入耦合
DC、AC

输入阻抗
50 Ω ± 1%
1 MΩ ± 1%，13.0 pF ± 1.5 pF（< 2 GHz 型号）
1 MΩ ± 1%，14.5 pF ± 1.5 pF（2 GHz 型号）

输入灵敏度范围

1 MΩ
500 µV/div ~ 10 V/div，1-2-5 序列
50Ω
500 µV/div ~ 1 V/div，1-2-5 顺序
注：注：500 μV/div 是 1mV/div 的 2 倍数字缩放

最大输入电压
50 Ω：5 VRMS, 峰值 ≤ ±20 V (DF ≤ 6.25%)
1 MΩ：300 VRMS CAT II，
对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；
45MHz ~ 450MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5VRMS

有效位 (ENOB)，典型值

< 2 GHz 型号，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏
带宽 ENOB
1 GHz 7.6
500 MHz 7.9
350 MHz 8.2
250 MHz 8.1
20 MHz 8.9
2 GHz 型号，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏
带宽 ENOB
1 GHz 7.0
250 MHz 7.8
20 MHz 8.7

带宽	ENOB
1 GHz	7.6
500 MHz	7.9
350 MHz	8.2
250 MHz	8.1
20 MHz	8.9

带宽	ENOB
1 GHz	7.0
250 MHz	7.8
20 MHz	8.7

随机噪声，RMS，典型值

2 GHz 型号，高分辨率模式 (RMS)

2 GHz 型号	50Ω			1 MΩ
V/div	1 GHz	250 MHz	20 MHz	500 MHz	250 MHz	20 MHz
≤1 mV/div 3	66.8 μV	66.8 μV	27.2 μV	208 μV	117 μV	64.6 μV
2 mV/div 4	96.9 μV	77.5 μV	28.5 μV	224 μV	117 μV	66.7 μV
5 mV/div 5	202 μV	108 μV	37.4 μV	238 μV	133 μV	68.7 μV
10 mV/div	275 μV	147 μV	56.1 μV	277 μV	173 μV	83.6 μV
20 mV/div	469 μV	251 μV	106 μV	416 μV	278 μV	125 μV
50 mV/div	1.10 mV	589 μV	253 μV	916 μV	620 μV	271 μV
100 mV/div	2.75 mV	1.47 mV	602 μV	1.90 mV	1.36 mV	603 μV
1 V/div	18.4 mV	10.8 mV	4.68 mV	20.3 mV	14.6 mV	6.54 mV

1 GHz，500 MHz，350 MHz 型号，高分辨率模式 (RMS)

< 2 GHz 型号	50Ω					1 MΩ
V/div	1 GHz	500 MHz	350 MHz	250 MHz	20 MHz	500 MHz	350 MHz	250 MHz	20 MHz
≤1 mV/div 6	254 μV	198 μV	141 μV	118 μV	70.0 μV	189 μV	143 μV	118 μV	64.8 μV
2 mV/div	255 μV	198 μV	143 μV	121 μV	70.4 μV	194 μV	145 μV	121 μV	66.0 μV
5 mV/div	262 μV	202 μV	150 μV	133 μV	72.8 μV	196 μV	152 μV	130 μV	69.6 μV
10 mV/div	283 μV	218 μV	169 μV	158 μV	79.8 μV	212 μV	167 μV	154 μV	78.2 μV
20 mV/div	357 μV	273 μV	222 μV	223 μV	102 μV	269 μV	214 μV	223 μV	104 μV
50 mV/div	677 μV	516 μV	436 μV	460 μV	196 μV	490 μV	410 μV	480 μV	207 μV
100 mV/div	1.61 mV	1.23 mV	1.02 mV	1.04 mV	464 μV	1.16 mV	964 μV	1.05 mV	475 μV
1 V/div	13.0 mV	9.88 mV	8.41 mV	8.94 mV	3.77 mV	13.6 mV	10.6 mV	11.1 mV	5.47 mV

位置范围
±5 格

最大偏置范围

2 GHz 型号

V/div 设置	最大偏置范围，50 Ω 输入
500 µV/div - 50 mV/div	±1 V
51 mV/div - 99 mV/div	±（-10 *（V/div 设置）+ 1.5 V）
100 mV/div - 500 mV/div	±10 V
501 mV/div - 1 V/div	±（-10 *（V/div 设置）+ 15 V）

V/div 设置	最大偏置范围，1 MΩ 输入
500 µV/div - 63 mV/div	±1 V
64 mV/div - 999 mV/div	±10 V
1 V/div - 10 V/div	±100 V

≤ 1 GHz 型号
V/div 设置最大偏置范围
50 Ω 输入 1 MΩ 输入
500 µV/div - 63 mV/div ±1 V ±1 V
64 mV/div - 999 mV/div ±10 V ±10 V
1 V/div - 10 V/div ±10 V ±100 V
输入信号不得超过 50 Ω 输入路径的最大输入电压。
V/div 设置最大偏置范围，50 Ω 输入
500 µV/div - 99 mV/div ±1 V
100 mV/div - 1 V/div ±10 V

V/div 设置	最大偏置范围
50 Ω 输入	1 MΩ 输入
500 µV/div - 63 mV/div	±1 V	±1 V
64 mV/div - 999 mV/div	±10 V	±10 V
1 V/div - 10 V/div	±10 V	±100 V

V/div 设置	最大偏置范围，50 Ω 输入
500 µV/div - 99 mV/div	±1 V
100 mV/div - 1 V/div	±10 V

偏置精度
±（0.005 X | 偏置 - 位置 | + DC 平衡）

串扰（通道隔离度），典型值
≥ 200:1，对 V/div 设置相等的任意两条通道直到额定带宽

DC 均衡
0.1 div, DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）
0.2 div @ 1 mV/div，DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）
0.4 div @ 500 μV/div，DC-50 Ω 示波器输入阻抗（50 Ω BNC 端接）
0.2 div, DC-1 MΩ 示波器输入阻抗（50 Ω BNC 端接）
0.4 div @ 500 μV/div，DC-1 MΩ 示波器输入阻抗（50 Ω BNC 端接）
