AFG31000任意波函数发生器

  • 型号AFG31021/AFG31051/AFG31022/AFG31052
  • 品牌Tektronix/泰克
  • 价格详询

泰克 AFG31000 系列是全新智能型 AFG,它内置任意波形发生和实时波形监测功能,并拥有市场上最大的触摸屏。全新AFG31000 提供了高级波形生成和编程功能,支持波形监测,拥有最流行的触摸屏界面,让每个科研人员和工程师的测试变得更简单,让工作变得更轻松。

  1. 产品详情

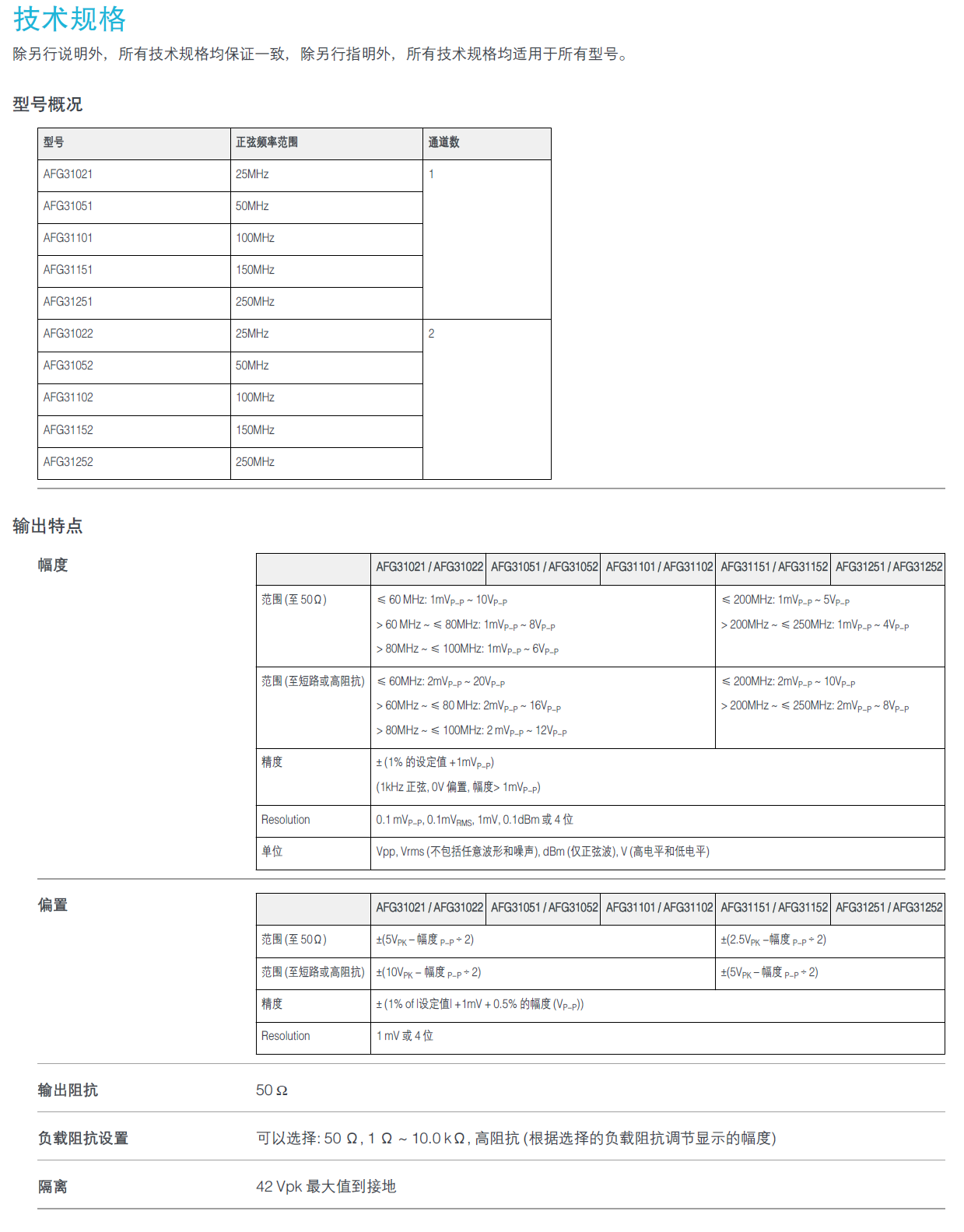

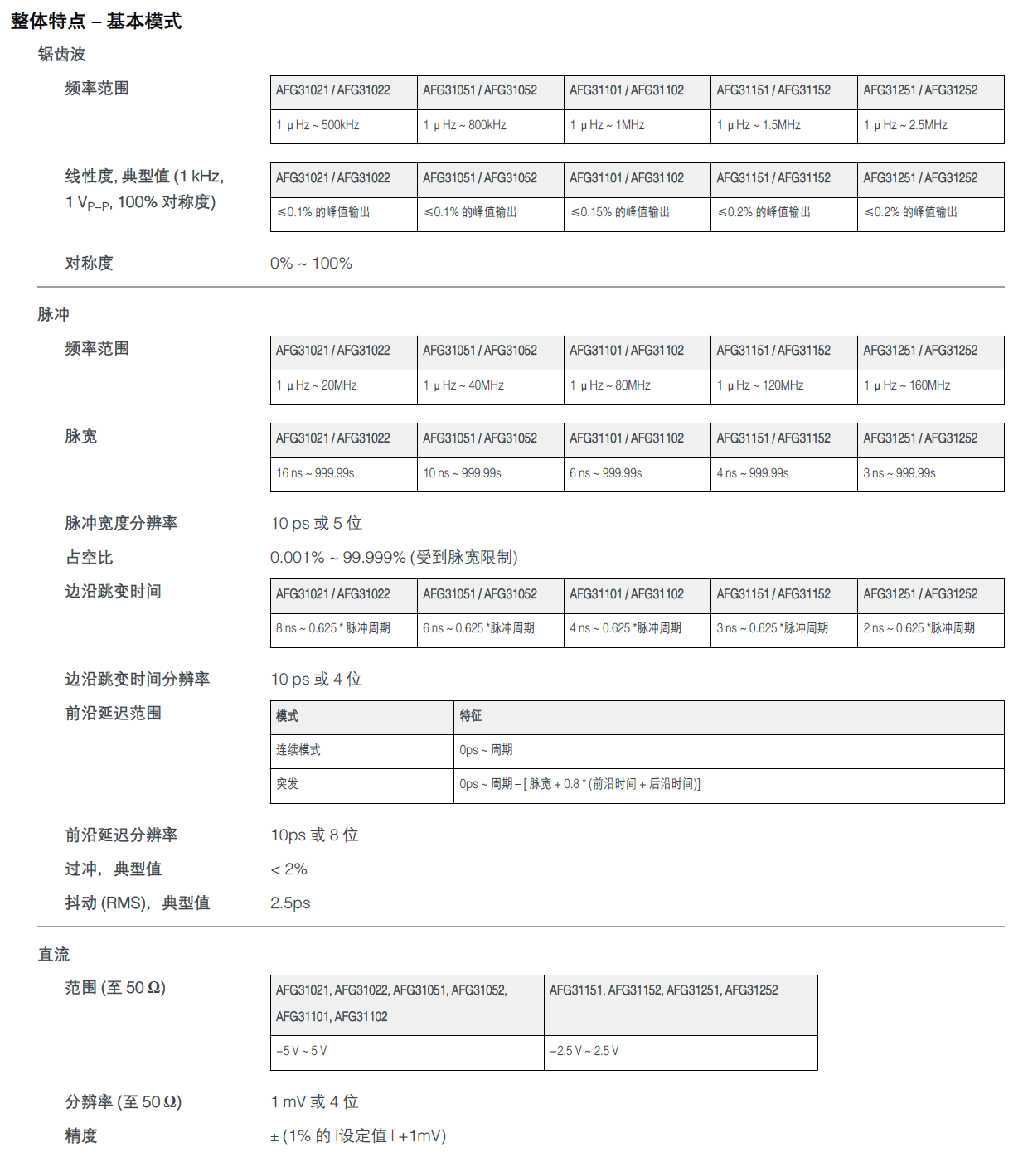

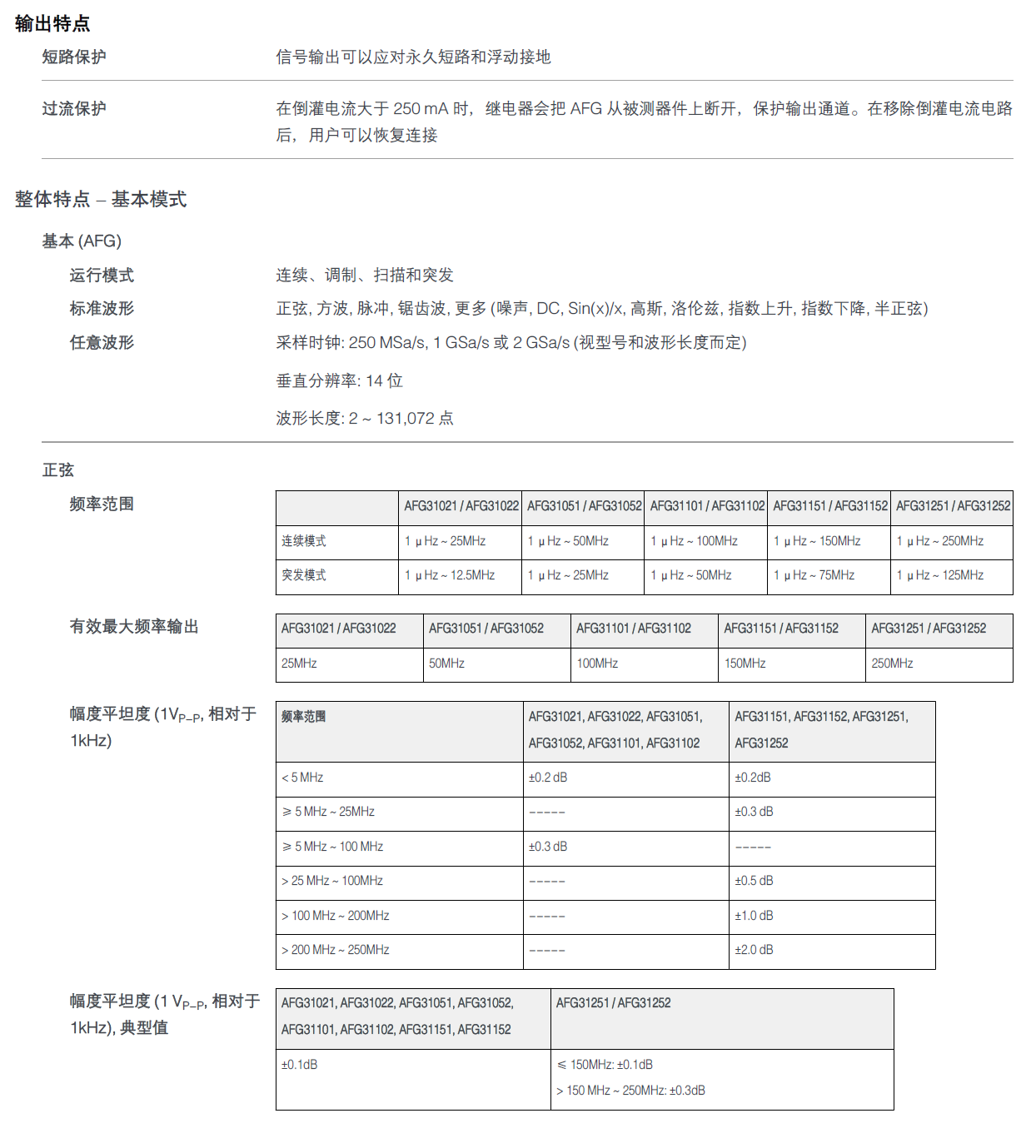

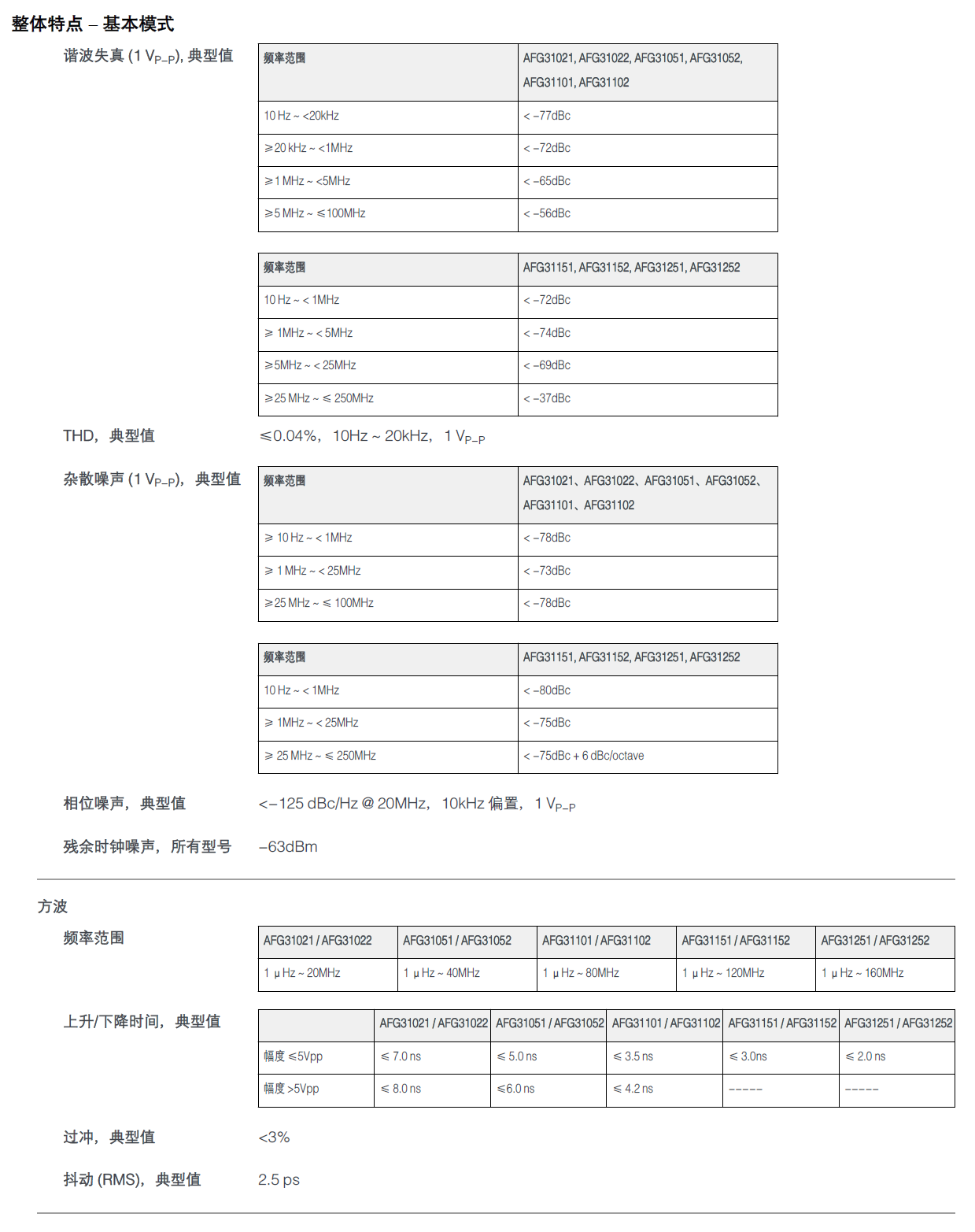

  2. 规格参数
  3. 资料下载



泰克 AFG31000 系列是全新智能型 AFG,它内置任意波形发生和实时波形监测功能,并拥有市场上最大的触摸屏。全新AFG31000 提供了高级波形生成和编程功能,支持波形监测,拥有最流行的触摸屏界面,让每个科研人员和工程师的测试变得更简单,让工作变得更轻松。

主要性能指标

单或双通道型号

输出幅度范围 1mVP-P ~ 10VP-P 至 50Ω 负载

基本 (AFG) 模式:

25 MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形

250 MSa/s, 1GSa/s 或 2GSa/s 采样率

14 位垂直分辨率

内置波形包括正弦、方波、锯齿波、脉冲、噪声和其他常用波形

扫描、突发和调制模式 (AM, FM, PM, FSK 和 PWM)

高级 (序列) 模式:

连续模式 (选配序列模式、已触发模式和选通模式)

每条通道上 16Mpts 任意波形内存 (128Mpts 选配)

序列模式下最多 256 步,支持循环、跳转和等待事件

可变采样时钟 1μSa/s ~ 2GSa/s

主要功能

凭借已获专利的 InstaView™ 技术,工程师可以实时查看被测器件 (DUT) 上的实际波形,而不需使用示波器和探头,降低了因阻抗不匹配引起的不确定度

波形序列选项可以对复杂的长波形编程,支持最多 256 步

9 英寸容性触摸屏的操作与智能手机类似,为常用设置提供了快捷方式

内置 ArbBuilder 可以在仪器上创建和编辑任意波形,而不需要连接电脑

可以防止输出发生过压和过流,最大限度地降低仪器损坏的潜在风险

兼容 TekBench™ 软件,在实验室中帮助学生设置、控制和分析测试结果

应用

高级研究

时钟和系统同步

复现真实世界信号

元器件和电路表征和验证

嵌入式电路设计和测试

通用信号生成
